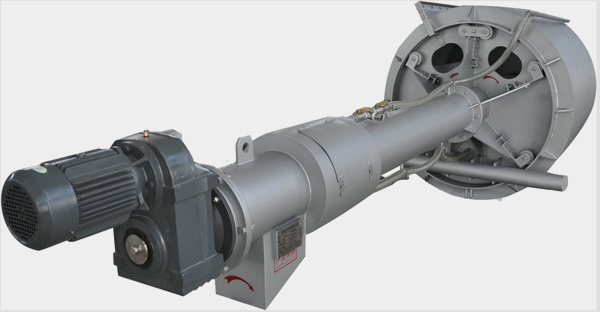

ZG轉鼓式格柵除污機
|
|
|
概述： |
|
|
|
轉鼓式格柵除污機，又稱鼓形柵框格柵除污機、細柵過濾器或螺旋格柵除污機。是一種集細格柵除污機、柵渣螺旋提升機和柵渣螺旋壓榨機于一體的設備。可以直接安裝在水渠中，也可以安裝在容器中，適用于城市污水，工業廢水和生活廢水處理工程。
|
|
|
|
工作原理： |
|
|
|
旋轉清污網筒在水中以35°傾角做每分鐘5~8r/min的圓周運動，網筒的1/3浸沒在水中。污水及漂浮物從網筒下口進入網筒內部，漂浮物附著于網筒內壁從水中帶出，當網筒轉到高點，雜質由于重力作用掉入垃圾輸送系統，經輸送壓榨至出料口。被過濾的污水經過網筒間隙流走。
|
|
|
|
特點與應用： |
|
|
|
普通格柵一般都必須配備螺旋輸送機（壓榨機），而轉鼓式格柵機集清污、壓榨、輸送于一體，提高能源利用率減少管理投入。
轉鼓式格柵除污機由于網筒間隙是固定的，所以清污徹底，克服普通耙齒式格柵間隙活動的缺陷，除污效率在95%以上。
網筒的固定組件全部采用水切割，切割過程中不會產生變形，保證切割精度，拼接完成后整體上車床加工，保證網筒的同心度，保證網筒的可靠運行，延長使用壽命。輸送壓榨裝置的旋轉動力和網筒旋轉的動力由同一臺減速機提供，結構緊湊，減小能耗，螺旋葉片為6mm不銹鋼304拉制而成，螺距從下往上慢慢變小，壓榨能力逐漸增強。
|
|
|
|
控制系統： |
|
|
|
控制系統為用戶選配或者自備，在現場接入電源線即可使用。
現場電控箱上采用就地啟停控制按鈕，現場電控箱上設有設備的啟、停等按鈕，信號燈均采用節能型，電控箱留有遠程控制接口，本電控箱采用不銹鋼外殼，室外防雨。
|
|
|
|
|
|
|
|
|
|
技術性能參數： |
|
表５-1 基本參數表
|
|
|
|
型號
|
ZG-600
|
ZG-800
|
ZG-1000
|
ZG-1200
|
ZG-1400
|
ZG-1600
|
ZG-1800
|
|
轉鼓直徑 (mm)
|
Ø600
|
Ø800
|
Ø1000
|
Ø1200
|
Ø1400
|
Ø1600
|
Ø1800
|
|
標準柵網長度 (mm)
|
650
|
850
|
1000
|
1200
|
1400
|
1600
|
1800
|
|
輸送管直徑 (mm)
|
159
|
219
|
219
|
273
|
273
|
325
|
325
|
|
柵前高水位H3 (mm)
|
400
|
500
|
650
|
800
|
900
|
1100
|
1250
|
|
標準安裝角度 (°)
|
35°
|
|
普通渠道深度 (mm)
|
650~800
|
700~1000
|
900~1200
|
1100~1400
|
1200~1600
|
1400~1800
|
1800~2000
|
|
排渣高度 (mm)
|
800~1200mm
|
|
電機功率 (kw)
|
0.55
|
0.75
|
1.1
|
1.5
|
2.2
|
3
|
3
|
|
大過水量估算值
(m/h）
|
柵隙
(mm)
|
0.5
|
80
|
135
|
235
|
315
|
450
|
585
|
745
|
|
1
|
125
|
215
|
370
|
505
|
720
|
950
|
1205
|
|
2
|
190
|
330
|
555
|
765
|
1095
|
1440
|
1830
|
|
3
|
230
|
400
|
680
|
935
|
1340
|
1760
|
2235
|
|
4
|
235
|
430
|
720
|
1010
|
1440
|
2050
|
2700
|
|
5
|
250
|
465
|
795
|
1105
|
1575
|
2200
|
2935
|
|
|
|
|

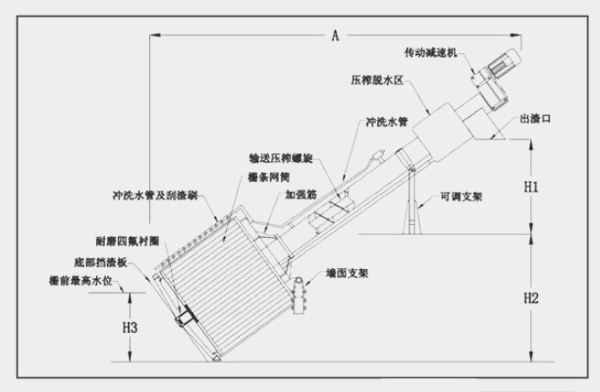

外形示意圖： |
|
|
|
|
|
|
|
訂貨所需參數： |
|
|
-
渠道（設備）寬度 2、渠道深度 3、出料高度 4、柵網間隙 5、設備材質 6、其余特殊要求
|
|
|
|
|
|
|
|
|
|
